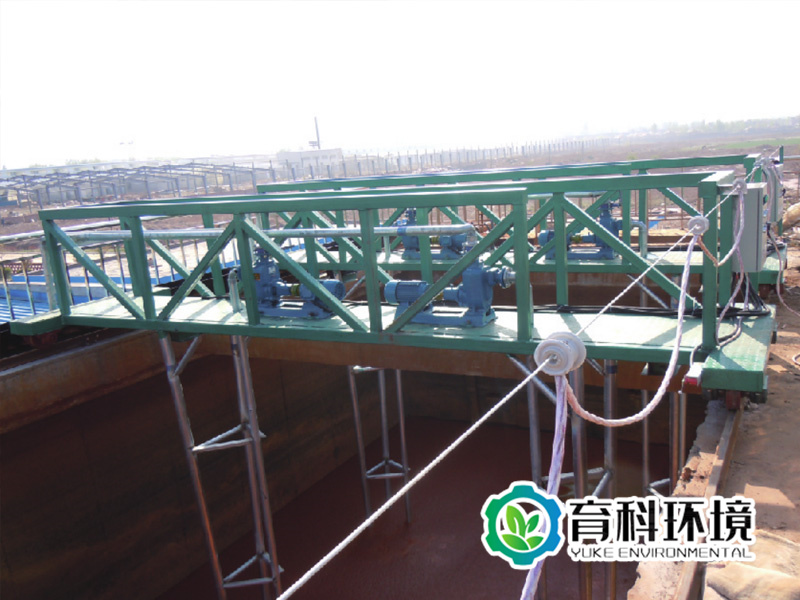

HGN衔车式刮吸泥机

概述

HGN析车式刮泥机适用于矩形平流沉淀池，将沉淀在池底的污泥刮集至集泥槽，并将池面的浮渣撇向集渣槽。

HGN析车式刮泥机主要由行车析架、驱动机构、刮泥耙、撇渣板与刮板升降机构、程序控制及限位装置等部分组成。根据不同的要求可将集泥槽、集渣槽设置在沉淀池的同一端或分两端。

结构原理

1、行车与刮泥部分的结构

行车一般采用析架结构，小跨度的可用梁式结构，为了便于检修和管理，在行车上应设宽600~800mm的工作走道。驱动机构采用两端出轴的长轴集中传动

形式或双边分别驱动的形式，跨距4 ~8m时驱动采用集中驱动，10~25m时采用两端同步驱动。驱动功率主要根据刮泥机在工作时所受的西泥阻力、行驶阻力、风阻力和道面坡度等阻力总和计算确定的。供电方式有电缆支架、滑导线、悬挂钢丝绳三种。

2、撇渣板与刮泥板的升降机构

刮泥部分主要由铵链式刮臂、刮板、支承托轮、撇渣板及卷扬机构等组成。为便于更换钢丝绳或刮泥板等易损件，还可设置刮臂的挂钩装置。刮臂的一端铵接在行车的析架上，另一端装有刮泥板及托轮，吊点好设在刮臂的中心位置。当刮泥板放至池底时，刮臂与池底夹角为60~65°刮泥板高度为400~500mm，撇渣板高度为120~150mm。刮板提升机构有钢丝绳卷扬式、螺杆式和液压推杆式三种，其中常用的为钢丝绳卷扬式提升机构。

3、驱动机构及驱动功率

驱动机构的布置形式同行车式吸泥机较为类似。刮泥机的驱动功率主要根据刮泥机在工作时所受的刮泥阻力、行驶阻力、风阻力和道面坡度阻力等阻力总和来确定。

安装事项

为便于刮吸泥机的正常运转，安装时必需使四个行走轮在矩形的两条平行边上。轨道钢必须在矩形的两条边上且在同一个水平面上。1、在平流池两侧壁顶预留轨道钢预埋铁，一米一块，每块预埋铁上在两端制作螺栓和压板，以便于压牢钢轨

2、将设备吊至平流池上，四个行走轮安放于钢轨上，按基准线找平，校核安装尺寸。

3、滑动电缆及电器安装，将吊电缆用吊环传入钢丝绳，把钢丝绳拉紧，固定在两头的立柱上。穿接主电缆，通电调试行走情况，安装行程开关及触碰块，根据回车位安装防掉车挡板。

4、试车，在安装结束后空车运转至少不间断运行8小时，时刻检查行车是否有掉轨现象，一经发现及时停车处理，防止设备掉入池中。5、吸泥泵安装，将吸泥泵安装在工作桥上。

6、吸泥管和排泥管管道安装，从吸泥泵的入口处开始自上往下安装管道及吸泥嘴，吸泥嘴至池底距离为10~20mm。数台吸泥泵汇总至

一条出泥管道排入平流池外侧污泥沟中。

7、接通吸泥泵电源。

8、进水试泵，在试车运行无问题后，向池内注水，水位要求高于吸泥泵泵头30mm，边进水边开泵，观察排泥口出水情况。
