ZBG半桥式周边传动刮泥机

概述

ZBG型半桥式周边传动刮泥机采用中间进水和排泥，周边排水，保证水流均匀。利用液位差自吸式排泥，有浮渣刮集排除装置和过载保护装置。

适用范围

1、用于城市污水处理厂、自来水厂以及工业废水处理中辐流式圆形沉淀池，排除沉降在池底的污泥和撇除池面的浮渣。

2、用于辐流式污泥浓缩池中，排除沉降在池底的污泥，并可根据需要撇除池面的浮渣。

工作原理

污水从池中心的进水管经导流筒扩散后，均匀地向周边呈辐射状流出，呈悬浮状的污泥经沉淀后沉积于池底，上清液通过溢流堰板由出水槽排出池外，污泥刮板由池周刮向中心集泥槽，依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下，以中心旋转支座为轴心沿池顶以2.0m/min线速度行驶，主梁下部连接支架、污泥刮泥板等。近液面处设置浮渣刮板，沿中心稳流筒延伸至较链式刮渣耙，当主梁旋转时，浮渣刮板将液面的浮渣由池中心撇向池周，收集在较链式刮渣耙区内，收集的浮渣随主机在池周运动至撇渣斗，通过刮渣耙的铵链活动刮至撇渣斗内，排至池外。

主要性能

1、池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动，结构紧凑，机械效率高。

2、平行错位线刮泥板，连续性好、集泥的效率高，不锈钢刮泥板底下再安装刮泥橡胶板，保证刮泥彻底干净不会有浮泥现象发生。

3、池底坡比1:10，刮泥时污泥阻力可忽略不计;特殊的较支结构，过载能力强。

4、主梁选用方钢制作，结构强度大，采用热镀锌后喷面漆工艺，防腐性能强。

5、操作简单，可实现远程控制。

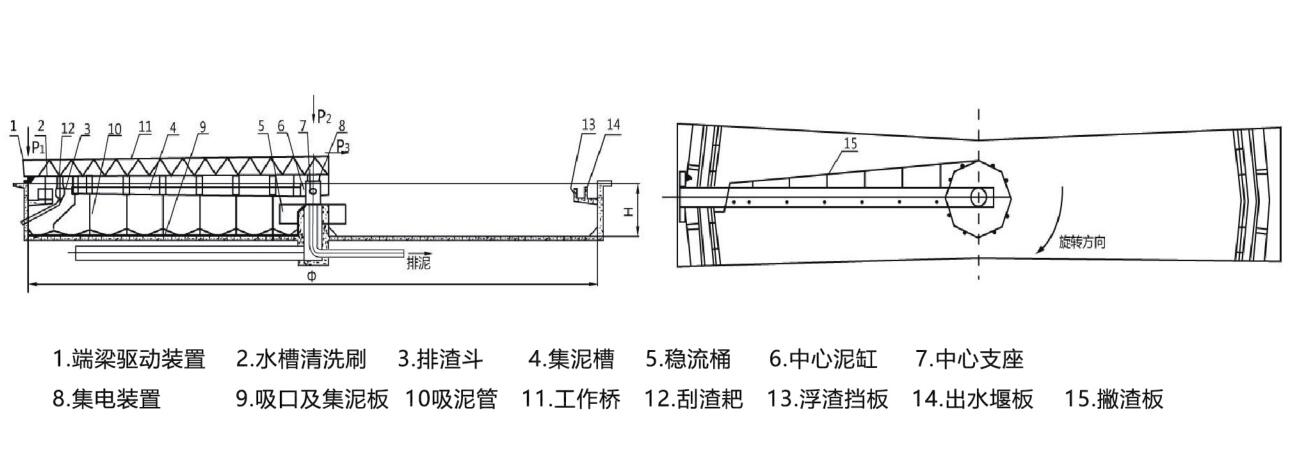

结构形式

ZBG型半桥式周边传动刮泥机主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、较接式刮渣耙、撇渣板、排渣斗、出水三角堰板、浮渣挡板、控制箱等部件组成。
